【锋锐&行业分享】新能源汽车电动机壳体的先进刀具解决方案
在新能源汽车中，电动机是非常重要的一个关键零部件，其性能好坏直接影响到新能源汽车动力系统
的性能。
电动机有的与减速器、差速器集成在一起，有的与桥壳集成在一起，也有的集成在车轮上，导致电动
机的壳体形状和结构各异，但其壳体的机加工特点却是类似的。
为适应汽车轻量化发展的大趋势，电动机壳体的典型材料是铸造铝合金，例如A6061-T6。电动机壳
体的机加工序主要有：铣面、钻孔、镗孔、铰孔、攻丝。
针对这些典型机加工序，山特维克可乐满可以提供一系列的先进刀具解决方案，来满足各类工况以及
客户的需求。
新能源汽车电动机壳体的先进刀具解决方案
在铝合金面铣削方面
山特维克可乐满推出了M5X90系列
PCD刀片式精面铣刀M5B90

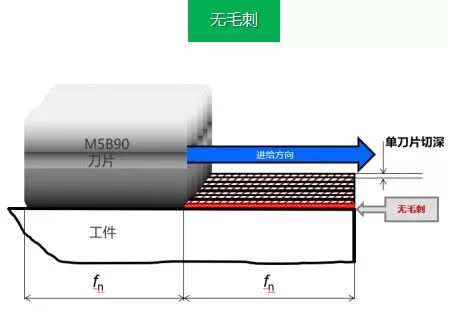

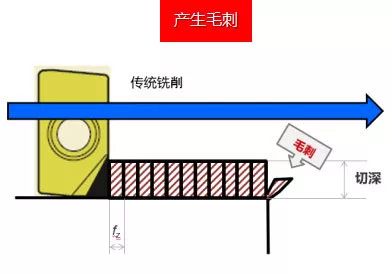

l 无毛刺加工
l
严格的尺寸公差
l 卓越的表面质量
l 出色的刀具寿命
l 无需刀片调整
l 极短的加工节拍

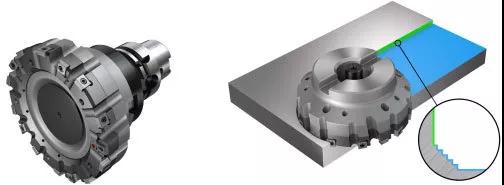

PCD刀片式粗精复合面铣刀M5C90
l 无毛刺加工
l 严格的尺寸公差
l 卓越的表面质量
l 出色的刀具寿命
l 无需刀片调整
l 极短的加工节拍
l 一次完成粗加工和精加工
l 使用与M5B90相同的标准刀片
l PCD刀片采用单切削刃。硬质合金刀片采用4或8条切削刃，具体取决于切深
蓝色 = 精加工表面
绿色 = 粗加工表面
钎焊PCD刀尖的粗精复合面铣刀M5F90
l 无毛刺加工
l 严格的尺寸公差
l
卓越的表面质量
l 出色的刀具寿命
l 无需刀片调整
l 极短的加工节拍
l 一次完成粗加工和精加工
l 薄壁铝合金零件上表现突出
M5F90铣刀设计
l 每个刀片包含一条粗加工切削刃 和一条精加工切削刃
l 粗加工区域发挥传统铣刀的作用。所有粗加工切削刃的直径和高度都相同
l 精加工区域发挥M5B90铣刀的作用，包含多条径向和轴向阶梯式切削刃。
这种定位可确保无毛刺铣削和出色的表面质量
l 这款铣刀能够实现较密的齿距以避免切削振动
蓝色 = 精加工表面
绿色 = 粗加工表面
参与切削的刀片数量

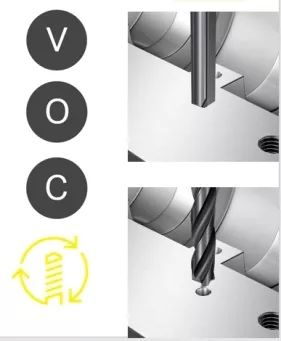

针对铝合金零件的钻削，山特维克可乐满CoroDrill® 400直槽钻和CoroDrill®
430三槽钻，可提供整体硬质合金材质和PCD材质供客户选择，结合其优化的抛
光容屑槽和高精度冷却液孔设计，可在保证孔质量的同时，获得更长的刀具寿命。
并且可以根据工况和客户需求提供定制的复杂多阶成型钻头，同时支持微量润滑
(MQL) 系统。
硬质合金钻头CoroDrill ®
整体硬质合金材质CoroDrill® 400
PCD材质CoroDrill® 400
整体硬质合金材质CoroDrill® 430

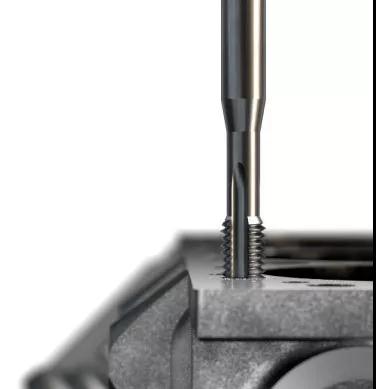

在攻丝方面
山特维克可乐满有CoroTap®系列
通孔和盲孔丝锥CoroTap ®
l CoroTap ® 100 (直槽丝锥)
设计有间断螺纹，可减少扭矩并提高冷却液渗透率
l CoroTap ® 200 (螺尖丝锥)
l CoroTap ® 300 (螺旋槽丝锥)
大螺旋角 (35°) 适用于硅含量较低的粘性材料，无涂层。
小螺旋角 (15°) 适用于硅含量较高的磨蚀性材料有涂层和无涂层选项
l CoroTap ® 400 (挤压丝锥)
